Mașina de inspecție vizuală offline de la furnizorul XIESHUN oferă ajustare dinamică a preciziei de detecție, permițând reglarea fină a preciziei de detecție în diferite zone în timpul inspecției pentru a preveni impactul asupra eficienței producției.
În plus, sistemul de inspecție AOI include capacități regionale de învățare, permițând învățarea din zonele locale în timpul inspecției pentru a preveni problemele legate de deșeuri cauzate de calitatea instabilă a imprimării în zonele necritice.
În plus, sistemul automatizează stocarea și clasificarea datelor detectate, ceea ce simplifică recuperarea datelor istorice și analiza statistică.
| Greutate netă: | aproximativ 2500KGS |
| Dimensiunea totala: | 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI) |
| Alimentare electrică: | 17 kW |
| Consum de aer: | 6 Pa |
☞ Detectează complet diverse defecte (imprimare lipsă, pete de cerneală), diferența de culoare, supratipărire, abatere de tăiere, abatere de gofrare etc. ale cutiilor de carton în timpul lipirii.
☞ Sistemul are funcția de a regla dinamic precizia inspecției, ceea ce este convenabil pentru ajustarea fină a preciziei inspecției diferitelor zone în timpul procesului de inspecție pentru a evita afectarea eficienței producției.
☞ Sistemul are funcția de învățare regională. În timpul procesului de inspecție, se poate concentra pe zonele locale pentru a învăța să evite problema deșeurilor cauzată de calitatea instabilă a imprimării în zonele necheie.
☞ Sistemul are funcția de stocare și clasificare automată a datelor de inspecție pentru interogări istorice și statistici convenabile.
Indicatori de performanță a echipamentelor
| Proiect | Indicator |
| Precizia normală a imaginii stației de imprimare: | 0,11 mm × 0,125 mm |
| Precizia imaginii stației de gofrare: | 0,05 mm × 0,125 mm |
| Stație de inspecție cod: | Codul de bare de minim 18 mm poate fi detectat |
| Dimensiunea maximă de detectare: | 500 mm × 420 mm |
| Dimensiunea minimă de detectare: | 90 mm × 90 mm |
| Suprafața minimă a spotului: | 0,08 mm2 |
| Diferența de culoare: | △E ≧ 3 |
| Viteza de detectare: | 220 m/min |
Functiile echipamentului
| Proiect | Funcţie |
| Detectarea defectelor | Lipsă de imprimare, pete murdare etc.: zonă minimă de detectare pe față: ≧0,08 mm2 Supracoperire, ulei optic, defecte concave și convexe: Suprafață ≧2mm2 Zona minimă de detectare a defectului de ștanțare la cald: ≧0,08 mm2 Detectarea abaterii supraimprimarii: ≧0,1 mm Detectarea abaterii la tăiere: ≧0,1 mm Defecte coduri de bare: Citire: cod de eroare, cod duplicat Detectarea caracterelor: cuvânt greșit, cuvânt lipsă, corespunzător codului de bare Detectarea aspectului: pete, linii întrerupte, coduri de bare distorsionate, defecte de linie neagră a codurilor de bare Detectarea diferenței locale de culoare △E ≧ 3 Elab |
| Clasificarea defectelor | Standardul de detectare a defectelor este ajustat fără probleme. Pentru fiecare defect, standardul de detectare a defectelor poate fi setat prin tragerea manuală a barei de defilare. |
| Modelare usoara | Timpul de modelare pentru înlocuirea unui produs este de 3-5 minute; Utilizați o schemă de modelare expert pentru a descompune întregul proces de modelare în mai mulți pași interconectați, ghidând operatorii să implementeze operațiunile de modelare pas cu pas |
| Afișare defect | Afișare în timp real a imaginilor cu defecte ale produselor inspectate, locații de apariție a defectelor și informații despre scara defectelor |
|
Hrănitor Servomotorul independent conduce viteza de avans variabilă. Motoare vibratoare reglabile. Panourile laterale pot fi ajustate minut în lățimea semifabricatului. |
|
Aliniere Secțiune independentă cu un suport inferior fără egal care ghidează cutia către o balustradă paralelă care permite o aliniere perfectă a golului. |
|
Modul de inspecție online Stație de lucru computer de procesare a imaginii de mare viteză. Sistem software de inspecție vizuală: software specializat de inspecție vizuală PrintingPlus (versiunea V5.0) Modul software de detectare generală a defectelor (versiunea V1.0) Unitate de imagine vizuală de mare viteză, cu lentile optice importate japonezi și dulapuri de inspecție pentru imprimare specifice Canadei. |
|
Departamentul de colectare a cutiei de defecte • Curelele superioare și inferioare sunt antrenate de un sistem de transmisie cu curele multi-V, pentru a evita zgârieturile în timpul transportului. • Dispozitiv de evacuare pneumatic pentru a minimiza zgârieturile pe cutii. • Sistem de colectare cu două benzi la cerere. |
|
Sectiunea de livrare Variația automată și manuală a vitezei în coordonare cu o fotocelulă. Material prelucrat |

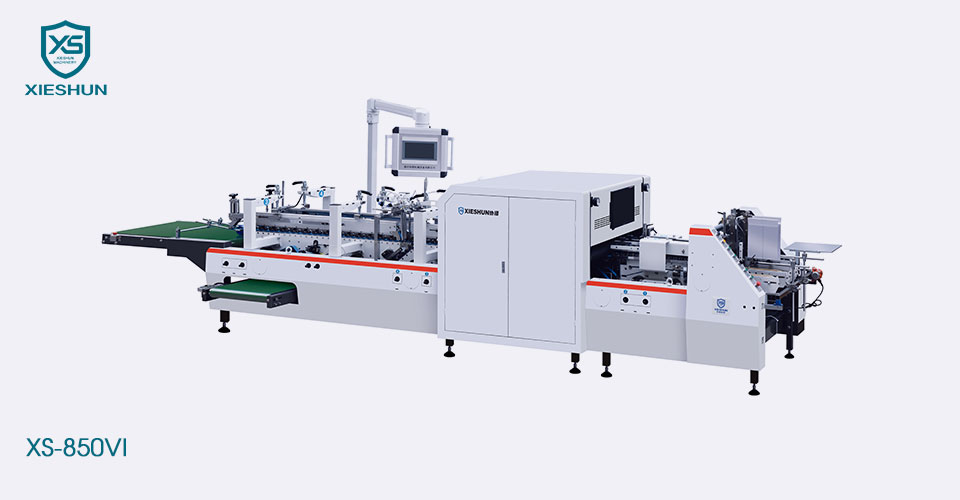

| Model | XS-850VI | |
|
A | 160-850mm |
| B | 100-900 mm | |
| E | 70-420mm | |
|
A | 170-800mm |
| B | 170-900 mm | |
| E | 80-420 mm |
